Inductor komen-mòd

Poukisa Chwazi Nou

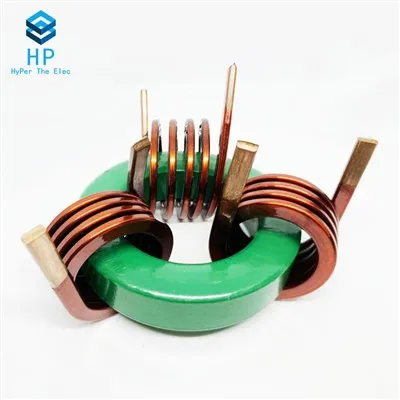

Wuxi Huipu Elektwonik co, Ltd te angaje nan pwodiksyon an nan eleman elektwonik pou 20 ane, te pase ak estrikteman swiv ISO -9001: 2015 sètifikasyon sistèm bon jan kalite a, ekip la te akimile eksperyans rich nan R & D, jesyon pwodiksyon ak bon jan kalite. asirans. Nou espesyalize nan pwodwi Edgewise Wound Inductors, Square Common-mode Inductors, bag Transformer, Twa-faz Inductor, Single-faz Inductor, ak lòt Inductor Mode komen.

Lajè ran de aplikasyon

Pwodwi nou yo lajman itilize nan ekipman pou pouvwa endistri, ekipman pou pouvwa kontwòl dife, pil chaje, ekipman pou pouvwa medikal, ayewospasyal, elektwonik otomobil, transpò tren, fotovoltaik, jenerasyon pouvwa van, varyateur depo enèji, griy entelijan, endistri robo, elektwonik konsomatè ak lòt jaden. .

Ekipman avanse

Nou gen trè avanse otomatik likidasyon machin, otomatik soude machin, LCR otomatik pon, izolasyon kenbe tèt ak tèsteur vòltaj, Winding Dielectric tès enstriman, transfòmatè entegre kabann tès ak lòt ekipman pwodiksyon.

Kalite asirans

Konpayi nou an te jwenn UL, CE, CQC, ISO -9001, Sètifika Patant, High-Tech Enterprise Qualification sètifikasyon ki gen rapò.

Gamme pwodwi lajè

Pwodwi nou pwodwi yo enkli, men yo pa limite a, transfòmatè segondè-frekans, transfòmatè ba-frekans, transfòmatè ki monte sifas (transfòmatè SMD), réacteurs, induktè filtè pouvwa, adaptè pouvwa, bobin valv solenoid, transfòmatè wo-vòltaj, transfòmatè aktyèl, vòltaj. transfòmatè.

Ki sa ki se Inductors mòd komen

Chokes mòd komen, oswa induktè mòd komen, konpoze de de oswa plis bobin nan fil izole sou yon sèl nwayo mayetik. Chak likidasyon mete an seri ak youn nan kondiktè yo. Sa vle di ke jaden mayetik fil yo konbine pou prezante gwo enpedans nan siyal bri a. Si ou vle konnen espesifikasyon yo ak pri nan Inductor Mode komen, tanpri kontakte nou!

Avantaj nan Inductors mòd komen

Efikasite Common-Mode Entèferans Suppression

Prensip konsepsyon nannan nan enduktè mòd komen yo bay yo yon kapasite pwononse pou siprime entèferans mòd komen, kidonk byen filtre elektwomayetik bri nan kous la epi ogmante rezistans siyal la kont entèferans.

Estabilite Tanperati Optimal

Endiktè mòd komen demontre estabilite tanperati siperyè, asire pèfòmans konsistan atravè yon spectre tanperati laj.

productcate-800-450

Kontra enfòmèl ant faktè fòm ak konstriksyon ki lejè

Swiv yon nwayo mayetik toroidal, endiktè mòd komen montre yon anprint fizik piti ak pwa ki ba, fasilite enstalasyon san pwoblèm ak konvenyans operasyonèl.

Karakteristik frekans adaptab

Anplwaye teknik fabrikasyon divès ak likidasyon bobin jijye, endiktè mòd komen yo ka pwepare pou bay pwofil enpedans varye, satisfè kondisyon filtraj diferan atravè diferan gwoup frekans ak depase valè enpedans possible ak altènativ ki baze sou ferit.

Kalite Inductors mòd komen

1. Endikasyon

Inductance se yon konsèp enpòtan nan sikui elektrik ki dekri kijan yon eleman sikwi ka estoke enèji nan yon chan mayetik. Inductance se souvan reprezante pa senbòl "L" epi li defini kòm rapò a nan vòltaj la atravè yon eleman sikwi ak pousantaj la nan chanjman nan aktyèl atravè li. Matematikman, sa a ka eksprime kòm L=V / (dI/dt), kote L se enduktans, V se vòltaj, ak dI/dt se pousantaj chanjman aktyèl la sou tan. Inductance se pwodwi pa entèraksyon ki genyen ant yon kouran elektrik ak yon jaden mayetik. Kòm yon kouran koule nan yon fil oswa bobin, li jenere yon jaden mayetik alantou li. Lè sa a, jaden mayetik sa a pwovoke yon vòltaj nan nenpòt ki materyèl konduktif ki tou pre, tankou yon lòt fil oswa bobin.

2. DC Rezistans

Rezistans DC yon induktè mezire konbyen li opoze ak kouran dirèk atravè li. Li mezire nan ohm epi li afekte pa longè fil la ak zòn kwa-seksyonèl. Lè kouran dirèk ap koule nan yon induktè, li kreye yon jaden mayetik ki estoke enèji. Enèji sa a lage lè aktyèl la etenn, kreye inductance, ki filtre ak magazen enèji. minimize rezistans DC a enpòtan paske li afekte efikasite ak pèfòmans induktè nan sikui DC. Lwa Ohm yo itilize pou kalkile rezistans DC a, epi li ka afekte pa tanperati, materyèl fil, ak kouch. Lè w ap chwazi induktè, pi ba rezistans DC pi pito pou aplikasyon pou pèfòmans segondè ki mande pi wo efikasite.

3. Q Faktè

Faktè Q a, oswa faktè bon jan kalite, se yon mezi ki jan efikasite yon induktè ka estoke ak lage enèji. Li kalkile kòm rapò enèji ki estoke nan induktè a ak enèji ki pèdi kòm chalè pandan chak sik osilasyon. Matematikman, faktè Q a eksprime kòm Q=2πfL / R, kote f se frekans sonans induktè a, L se inductance a, ak R se rezistans induktè a.
Yon faktè Q ki pi wo vle di ke induktè a pi efikas nan estoke enèji, alòske yon faktè Q pi ba vle di ke induktè a pèdi enèji pi fasil. Nan konsepsyon ak seleksyon induktè, faktè Q a se yon paramèt enpòtan, espesyalman pou aplikasyon ki mande pou efikasite segondè ak pèt pouvwa ki ba. Pou egzanp, wo-Q induktè yo itilize nan sikui RF yo melodi sikui yo nan frekans espesifik ak pèt pouvwa minimòm.
Faktè Q nan yon induktè enfliyanse pa plizyè faktè tankou materyèl fil, dyamèt fil, materyèl debaz, ak fòm nwayo. Sèvi ak fil segondè-konduktivite, minimize dyamèt fil, epi chwazi materyèl debaz bon jan kalite ka amelyore faktè Q nan yon induktè. Anplis de sa, frekans sonan nan induktè a afekte faktè Q li yo, ki pi wo nan frekans sonan. Se poutèt sa, chwazi frekans sonan ki apwopriye a enpòtan anpil pou reyalize nivo efikasite vle a pou yon aplikasyon an patikilye.

4. Frekans Self-Resonan

Frekans pwòp tèt ou-sonans la se frekans nan ki yon induktè montre reaktans maksimòm ak enpedans minimòm, konpòte li tankou yon sikwi sonan. Nan frekans sa a, reaktans induktè a anile rezistans li yo, sa ki lakòz yon enpedans piman rezistan. Frekans pwòp tèt ou-sonans detèmine pa inductance bobin la, kapasite ant vire bobin la, ak kapasite distribye ant bobin la ak lòt eleman kondiktif nan kous la. Li ka kalkile lè l sèvi avèk fòmil f=1 / (2π √LC), kote L se enduktans bobin la, C se kapasite total la, ak f se frekans pwòp tèt ou-sonans lan.
Endiktè montre reaktans ogmante nan frekans ki pi wo a frekans pwòp tèt ou-sonans ak reaktans diminye nan frekans ki pi ba yo. Frekans pwòp tèt ou-sonans lan se yon paramèt kritik lè w ap chwazi ak konsepsyon induktè pou aplikasyon pou wo-frekans, kòm opere yon induktè pi wo a frekans pwòp tèt ou-sonans li yo ka lakòz efikasite diminye, dissipation chalè twòp, e menm domaj nan induktè a.
Frekans pwòp tèt ou-sonans lan ka chanje pa chanje pwopriyete fizik bobin la oswa kous la konekte ak. Sa a ka akonpli pa ajiste kantite vire nan bobin la, chanje gwosè fizik li oswa fòm, oswa chanje kapasite nan kous la. Konprann frekans pwòp tèt ou-sonans lan ak kijan pou ajiste li enpòtan anpil pou konsepsyon ak chwazi induktè pou sikui wo-frekans.

5. Saturasyon Kouran

Aktyèl saturation yon inductor se yon faktè kritik nan detèmine maksimòm aktyèl ke yon induktè ka okipe anvan inductance li kòmanse diminye akòz saturation mayetik nan materyèl debaz la. Lè materyèl debaz la vin satire, fòs chan mayetik nan nwayo a rive nan yon nivo maksimòm, sa ki lakòz enduktans bobin la diminye. Plizyè faktè, tankou materyèl debaz la, jeyometri nwayo, gwosè fil, ak kantite vire nan bobin la, detèmine aktyèl saturation yon induktè.
Tipikman, induktè ki gen pi gwo nwayo ak plis vire fil ka okipe pi wo kouran anvan yo rive nan saturation mayetik. Chwazi yon induktè ak yon aktyèl saturation ki apwopriye enpòtan lè w ap desine yon sikwi ki mande gwo kouran. Manifaktirè induktè yo bay yon fèy done ki gen ladan kouran saturation induktè a, ki ka kalkile oswa estime ki baze sou materyèl debaz la ak jeyometri. Li enpòtan pou chwazi yon induktè ki gen yon aktyèl saturation ki pi wo pase aktyèl maksimòm ki espere nan aplikasyon an pou anpeche degradasyon pèfòmans saturation-induit.

6. Koefisyan Tanperati

Koefisyan tanperati yon inductor se yon pousantaj mezi ki jan inductance bobine a chanje an relasyon a tanperati. Li anjeneral eksprime an pati pou chak milyon pou chak degre Sèlsiyis (ppm / degre) epi yo ka jwenn li nan fichye done inductor a. Koyefisyan tanperati a se yon faktè enpòtan pou konsidere lè w ap chwazi yon induktè pou aplikasyon kote varyasyon tanperati yo enpòtan. Koefisyan tanperati a enfliyanse pa pwopriyete materyèl bobin la ak materyèl debaz la. Kòm tanperati a ogmante, rezistans nan bobin ak materyèl nwayo a ogmante tou, sa ki lakòz yon rediksyon nan enduktans. Koyefisyan tanperati a ka swa pozitif oswa negatif, tou depann de konsepsyon espesifik induktè a ak materyèl yo itilize.
Koyefisyan tanperati a patikilyèman enpòtan nan aplikasyon ki mande pou mezi segondè-presizyon oswa règleman, tankou filtè ki baze sou induktè yo itilize nan aplikasyon pou segondè frekans tankou radyo ak telekominikasyon. Yon enduktans ki estab sou yon seri tanperati lajè esansyèl pou fè pou evite deformation ak lòt pwoblèm.

Aplikasyon de Inductors mòd komen

Filtrage liy siyal

Endiktè mòd komen yo itilize pou filtre bri ak lòt entèferans nan liy siyal yo. Sa a ede amelyore kalite siyal ak diminye entèferans elektwomayetik (EMI).

Filtraj Liy pouvwa

Endiktè mòd komen yo souvan itilize filtre soti bri a ak lòt entèferans nan liy elektrik. Sa a ede diminye risk pou entèferans liy elektrik oswa monte kouran ki ka domaje ekipman elektwonik.

Atè

Induktè mòd komen yo itilize pou bay yon chemen ki ba-enpedans nan tè a. Sa a ede redwi risk pou chòk elektrik epi li ka ede pwoteje konpozan elektwonik sansib kont domaj.

Pwoteksyon vag

Endiktè mòd komen yo souvan itilize nan sikui pwoteksyon vag pou ede limite kantite vòltaj oswa aktyèl ki ka pase nan kous la. Sa a ede anpeche domaj nan eleman elektwonik nan ka ta gen yon vag.

Ki jan yo sèvi ak Induktè mòd komen pou EMI Filtrage

productcate-735-550

DC Rezistans

Bobin yo pral gen kèk rezistans DC akòz epesè ak longè fil la. Pou aplikasyon pou elektwonik pouvwa, sa a ta dwe osi ba ke posib pou anpeche pèt pouvwa ak chalè depase yo te gaye nan bobin yo.

Evalyasyon vòltaj ak aktyèl

Evalyasyon elektrik sa yo pa ta dwe depase nan aplikasyon an patikilye ou. Remake byen ke Rating aktyèl la gen tandans echèl ak rezistans DC kòm pi epè bobin ka okipe pi gwo aktyèl san yo pa vin twò cho.

Atenuasyon Mòd komen

Sa a di w kouman komen-mòd atenue nan diferan frekans. Remake byen ke yon choke ideyal komen-mòd pral gen yon spectre atenuasyon lineyè; sa a se pa ka a ak toufe reyèl. Kapasite likidasyon parazit toufe a pral kreye yon pik sonorite nan spectre atenuasyon an.

Liquidation kapasite

Gen kèk chokes komen-mòd pral presize valè sa a, men ou pa pral toujou jwenn sa a nan fichye done yo. Yon kapasite likidasyon ki pi piti se dezirab pou konsepsyon gwo vitès jan ou vle anpeche bri kouran ki tou pre retounen soti nan kouple komen-mòd sou pwodiksyon an nan toufe a.

Evalyasyon ESD

Lè sa yo toufe yo itilize nan sistèm wo-vòltaj, Lè sa a, evalyasyon ESD vin enpòtan pou sekirite. Li ede tou tcheke pou konfòmite estanda (estanda UL ak IEC yo komen pou segondè vòltaj / telecom / pwodwi endistriyèl).

Kouman pou mwen chwazi yon mòd komen toufe?

Enpedans obligatwa

Lè w ap chwazi yon mòd komen, enpedans ki nesesè yo se yon faktè enpòtan pou konsidere. Enpedans toufe a ta dwe ak anpil atansyon matche ak karakteristik sa yo nan entèferans nan mòd komen prezan nan sistèm nan. Chokes mòd komen yo fèt pou bay gwo enpedans nan siyal mòd komen pandan y ap pèmèt pasaj siyal mòd diferans. Nivo enpedans apwopriye detèmine pa nati a ak anplitid entèferans yo dwe siprime. Li enpòtan pou chwazi yon toufe ak yon enpedans ki efektivman atténue bri ki pa vle mòd komen, asire pèfòmans optimal filtraj.

Ranje frekans obligatwa

Ranje frekans nan entèferans komen-mòd nan yon aplikasyon bay se yon lòt konsiderasyon kle. Chokes mòd komen yo fèt pou montre yon filtraj efikas atravè gwoup frekans espesifik. Se poutèt sa, li esansyèl pou chwazi yon toufe ki kouvri tout ranje frekans nan bri mòd komen endezirab la. Evalye espesifikasyon yo nan mòd komen toufe a asire li se byen matche ak karakteristik sa yo frekans nan entèferans lan. Chwazi yon toufe ak repons frekans apwopriye asire ke li efektivman siprime siyal vle nan seri a deziyen, kontribye nan pèfòmans amelyore sistèm lan.

Obligatwa Kouran-Manyen

Kapasite aktyèl-manyen nan toufe nan mòd komen se yon paramèt kritik pou evalye. Li refere a maksimòm aktyèl ke toufe a ka okipe san saturation oswa degradasyon pèfòmans. Choke chwazi a ta dwe kapab okipe maksimòm kouran mòd komen yo espere nan sistèm lan. Konsidere nivo aktyèl pik yo nan aplikasyon an epi chwazi yon toufe ak yon evalyasyon aktyèl ki bay yon maj konfòtab pi wo pase valè yo antisipe. Sa a asire toufe a opere nan limit espesifye li yo, kenbe efikasite filtraj li yo ak anpeche pwoblèm ki gen rapò ak saturation ki ta ka konpwomèt pèfòmans li yo ak fyab.

Faktori nou an

productcate-1-1

Sètifika

productcate-1-1

Kesyon yo poze souvan

K: Ki diferans ki genyen ant mòd komen toufe ak inductor makonnen?

A: Yon endiktè makonnen se pi souvan yon aparèy kat tèminal, men touf mòd komen yo ka gen sis tèminal pou aplikasyon pou 3-faz, oswa plis pou aplikasyon pou plizyè kondiktè. Inductors makonnen bay gwo inductance nan yon ti volim. Chokes mòd komen jwenn gwo enduktans lè l sèvi avèk yon nwayo pèmeyabilite segondè.

K: Ki diferans ki genyen ant mòd komen ak filtè mòd diferans?

A: Mòd komen an refere a siyal oswa bri ki koule nan menm direksyon an nan yon pè liy. Mòd diferans (nòmal) la refere a siyal oswa bri ki koule nan direksyon opoze nan yon pè liy.

K: Ki kote yo itilize toufe mòd komen?

A: Inductor mòd komen yo itilize nan tou de sikui pouvwa ak siyal. Liy done nan sistèm kominikasyon elektwonik anjeneral egziste kòm pè kote yo transmèt siyal anplitid egal men polarite opoze.

K: Èske toufe mòd komen gen polarite?

A: An jeneral, polarite likidasyon nan yon toufe mòd komen yo ka mete konsa ke koule nan nèt nan nwayo a se lajman anile pandan operasyon nòmal ak toufe a parèt 'envizib' sou kote nan nenpòt enduktans flit ak rezistans likidasyon.

K: Ki sa ki altènatif pou toufe mòd komen an?

A: Avèk yon mòd komen toufe, gwoup la pas siyal ka pwolonje nan gwoup la rejte mòd komen. Malgre popilarite mòd komen toufe, yon altènatif ka monolitik EMI filtè. Lè yo byen mete deyò, sa yo konpozan seramik multikouch bay rejè ekselan nan bri mòd komen.

K: Ki diferans ki genyen ant toufe ak mòd komen?

A: Sou yon mòd komen toufe, materyèl debaz la kenbe likidasyon yo makonnen ansanm. Okontrè, moun ki pa marye toufe a oswa moun ki pa marye liquidation induktè gen sèlman yon sèl likidasyon sou nwayo a yon sèl. Sa a se yon tablo ki montre diferans ki genyen nan enpedans mòd komen.

K: Ki dezavantaj yo nan enduktè makonnen?

A: Avèk yon kapasite pwodiksyon redwi, rid vòltaj pwodiksyon an ogmante. De limit yo rankontre lè w ap eksplore benefis ki genyen nan induktè makonnen: Pleasant limite nan bouk kontwòl la, ak pi wo pwodiksyon vòltaj rid.

K: Èske DC ka chaje yon induktè?

A: Yon induktè ka chaje nan yon sous vòltaj DC pa konekte induktè a nan seri ak sous la vòltaj DC. Chaj elektrik ta ka yon separasyon nan iyon pozitif ak iyon negatif oswa elektwon.

K: Èske induktè yo estoke aktyèl oswa vòltaj?

A: Endiktè magazen enèji. Chan mayetik ki antoure yon induktè sere enèji pandan aktyèl la ap koule nan jaden an. Si nou tou dousman diminye kantite kouran an, jaden mayetik la kòmanse tonbe epi li degaje enèji a epi induktè a vin tounen yon sous aktyèl.

K: Ki echèk ki pi komen nan yon induktè?

A: Sèl mòd echèk komen nan yon induktè se surchof, ki ka soti nan twòp aktyèl (saturasyon) oswa twò lajè nan yon lajè batman kè. Izolasyon an boule nan nwayo a ak bout pantalon soti jaden an mayetik.

K: Poukisa induktè opoze aktyèl?

A: Inductors reyaji kont chanjman nan aktyèl pa jete vòltaj nan polarite ki nesesè pou opoze chanjman an. Lè yon induktè fè fas ak yon kouran k ap ogmante, li aji kòm yon chaj: tonbe vòltaj pandan li absòbe enèji (negatif sou bò antre aktyèl la ak pozitif sou bò sòti aktyèl la, tankou yon rezistans).

K: Èske yon inductor chaje yon kondansateur?

A: Nan kèk pwen, chanjman nan potansyèl atravè induktè a pral pi gran pase sa ki atravè kondansateur a (depi kondansateur a pèdi chaj ak koule aktyèl la) ak Lè sa a, aktyèl la pral ranvèse direksyon ak chaje kondansateur a tounen moute. Pwosesis la repete tèt li---pou tout tan paske pa gen okenn rezistans.

K: Èske induktè yo sispann AC?

A: Se konsa, an rezime, yon induktè bloke AC lè li reziste chanjman nan koule aktyèl la atravè li epi estoke enèji nan jaden mayetik li yo, ki opoze chanjman nan vòltaj la aplike. Kòm frekans nan aktyèl la aplike ogmante reaktans la ogmante akòz vòltaj la pwovoke ki se Ldi / dt.

K: Èske induktè yo aji kòm pil?

A: Si aktyèl la ap ogmante induktè a ap eseye diminye aktyèl la epi li aji tankou yon batri branche yon fason. Si aktyèl la ap diminye inductor a ap eseye ogmante aktyèl la epi li aji tankou yon batri branche nan fason opoze a.

K: Kouman pou mwen konnen si inductor mwen an bon?

A: Tès yon induktè ak yon miltimèt enplike nan mete miltimèt la nan anviwònman an rezistans oswa ohms. Lè sa a, ou ta mete sond miltimèt yo sou tèminal induktè a epi mezire rezistans lan.

K: Èske leman afekte induktè?

A: Eman ekstèn tou pre induktè a pral sèlman gen efè lè li ap deplase OSWA nwayo induktè a se tou pre saturation.

K: Kisa k ap pase yon inductor apre yon bon bout tan?

A: Apre yon bon bout tan, aktyèl-vs. -tan koub flattens-out, epi lè pant lan se zewo, pa gen okenn emf pwovoke nan induktè a, ki vle di ke aktyèl la rive nan valè lalwa Ohm a - li vin nan pwen sa a asymptotically.

K: Kisa k ap pase lè ou konekte yon kondansateur chaje ak yon induktè?

A: Si yon induktè konekte atravè yon kondansateur chaje, vòltaj la atravè kondansateur a pral kondwi yon kouran nan induktè a, bati yon jaden mayetik alantou li. Vòltaj la atravè kondansateur a tonbe a zewo kòm chaj la itilize moute pa koule aktyèl la.

Nou se byen li te ye kòm youn nan dirijan manifaktirè yo komen-mòd induktè ak founisè nan Lachin. Si w ap ale nan achte bon mache komen-mòd induktè te fè nan peyi Lachin, akeyi yo ka resevwa echantiyon gratis nan faktori nou an. Epitou, sèvis Customized ki disponib.
